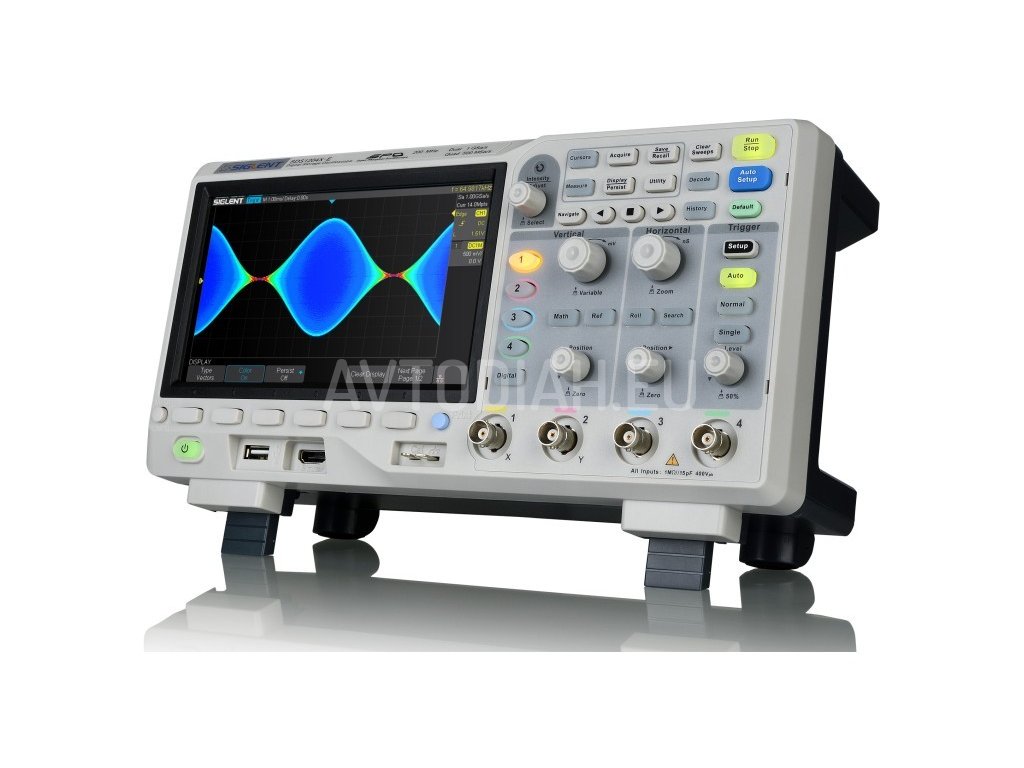

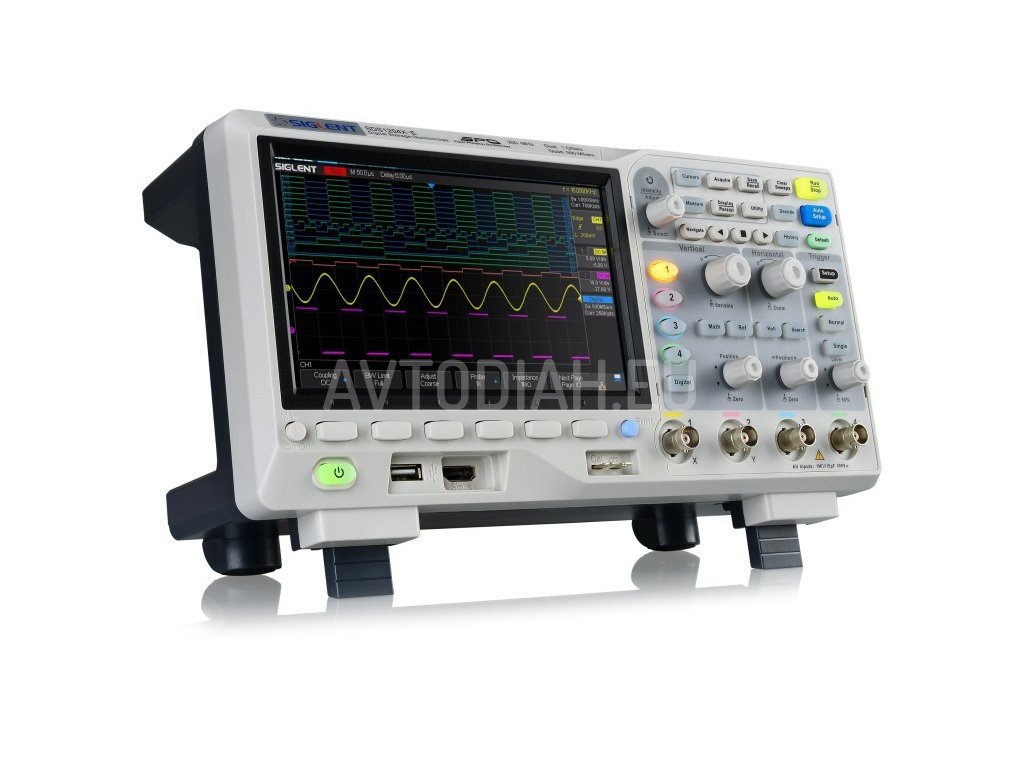

4-канальний осцилограф Siglent SDS1204X-E
Code: 1212Product detailed description
SDS1204X-E - це чотириканальна модель серії "SDS1200X-E", яка може вимірювати до двох каналів одночасно. Зонд має два АЦП, тому він може вимірювати одночасно по двох каналах без втрати частоти дискретизації. Якщо всі канали активні, датчик все ще має 500 мс/с на канал. Ця модель має пропускну здатність до 200Mhz і 14Mpts на чотирьох активних каналах.
Super Phospor
Осцилограф оснащений технологією "Super Phospor", яка забезпечує високу чіткість сигналу і дуже низький рівень шуму. З цією технологією потрібно лише 500 мкВ на кожну гілку. Ця технологія також включає безперервну передачу сигналу незалежно від процесора або екрану, таким чином виявляючи помилки, які не видно в нормальному діапазоні. Також в стандартну комплектацію входить зонд, який може декодувати сигнали в діапазонах l2C, SPI, UART, RS232, CAN і LIN.
Додаткові аксесуари
Для цієї моделі можна додатково замовити генератор функцій для розширення діапазону з 25 МГц і 16-канальним логічним аналізатором. Це розширення можна підключити в будь-який час через USB-інтерфейс.Зонд також можна підключити до Інтернету через інтернет-кабель або WiFi-ключ, який також можна придбати додатково. Це дозволяє керувати прицілом через веб-інтерфейс. Зондом також можна керувати за допомогою команд SCPI. Для отримання індивідуальної пропозиції, будь ласка, зв'яжіться з нами.
Технічні характеристики
| Смуга пропускання | 200 МГц |
| Канали | 4 |
| Пам'ять | 14 Мп на канал |
| Вертикальна шкала | 500 мкВ/поділ - 10 В/поділ |
| Горизонтальна шкала | 1 нс/розряд - 100 с/розряд |
| Затухання зонда | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Швидкість оновлення частоти |
100 000 wfm/s (нормальна), 400 000 wfm/s (послідовний режим) |
| Типи тригерів | Граничний, Нахил, Ширина імпульсу, Вікно, Реверс, Інтервал, Затемнення, Шаблон, Відео |
| Підключення | USB-хост, USB-пристрій, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi через донгл |
| Варіанти декодування | IIC, SPI, UART/RS232, CAN, LIN |
| Екран | 7" TFT LCD (800x480) |
| Розміри | 325 x 176 x 295 мм |
| Вага | 2,5 кг (3,5 кг разом з коробкою) |
Комплектація
- Осцилограф Siglent SDS1204X-E
- USB кабель
- 4 пасивних пробника
- сертифікат
- шнур живлення
- інструкція
Additional parameters
| Category: | Осцилографи |
|---|---|
| EAN: | 4023392501630 |
