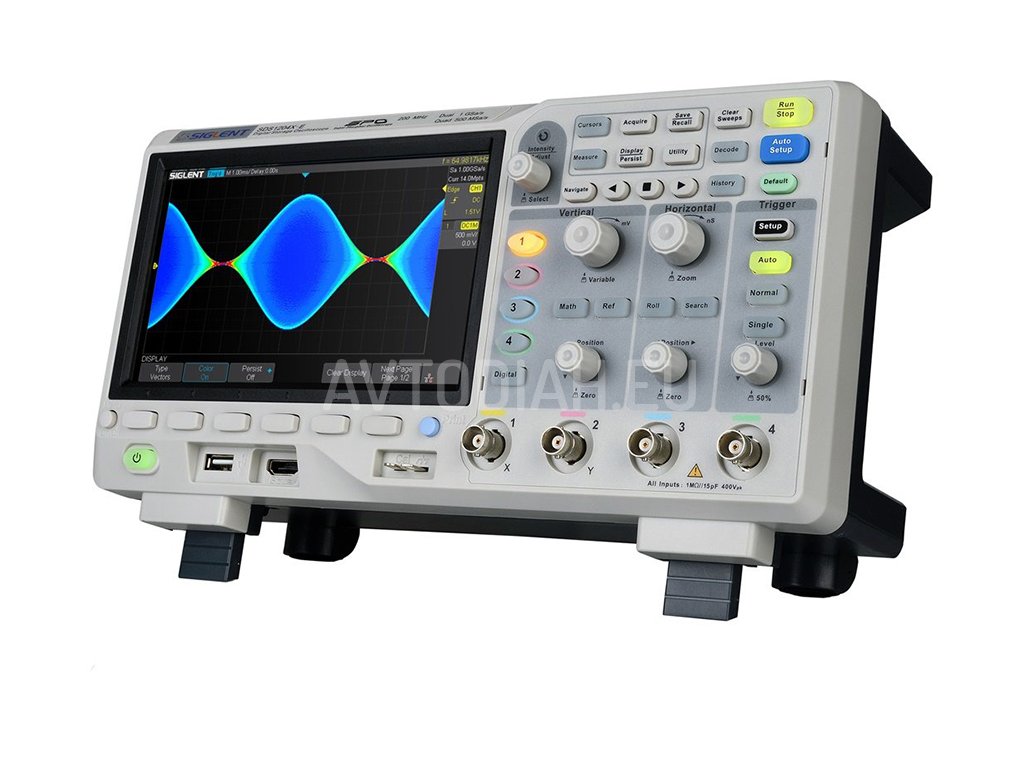

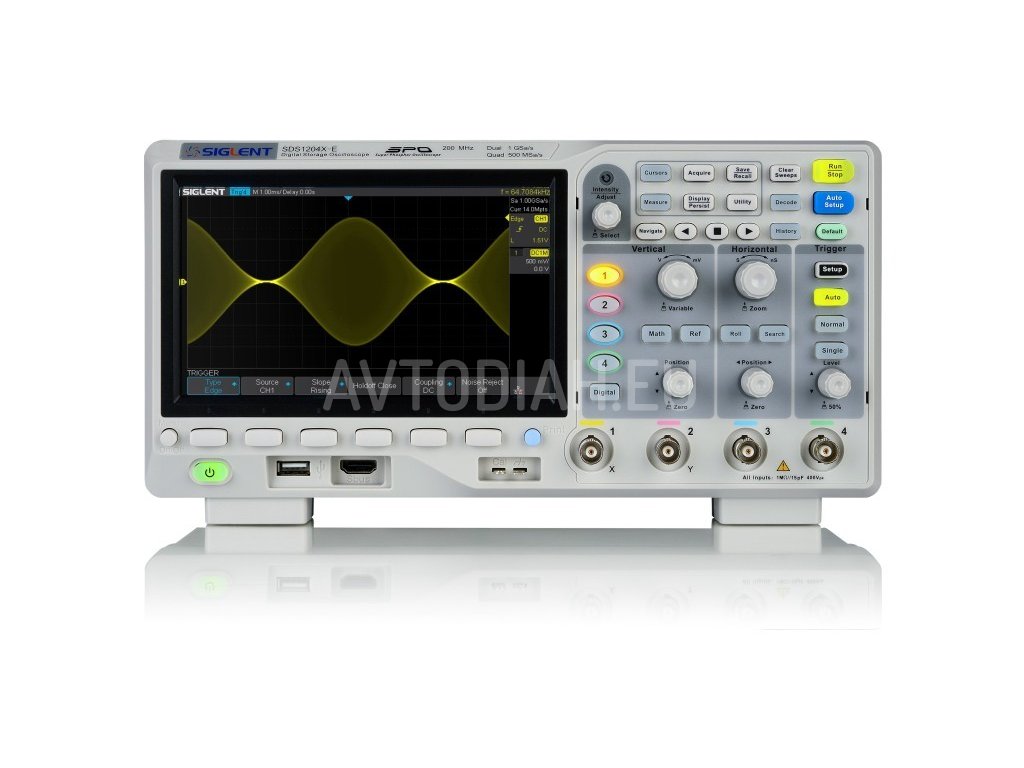

4-канальний осцилограф Siglent SDS1104X-E
Code: 1215Product detailed description
Це чотириканальна модель з серії "SDS1100X-E", яка може вимірювати до двох каналів одночасно. Зонд має два АЦП, тому він може вимірювати на двох каналах одночасно без втрати частоти дискретизації. Якщо всі канали активні, зонд все ще має 500 мс/с на канал. З новим оновленням програмного забезпечення була додана функція "реєстрації даних" , що дозволяє вимірювати і реєструвати зразки зі швидкістю до 1 кСа/с протягом декількох годин за раз або протягом декількох днів. Ця модель має пропускну здатність до 100 МГц і 14 мс/с на двох активних каналах або 7 мс/с на чотирьох активних каналах.
Super Phospor
Осцилограф оснащений технологією "Super Phospor", яка забезпечує високу чіткість сигналу і дуже низький рівень шуму. З цією технологією потрібно лише 500 мкВ на кожну гілку. Ця технологія також включає в себе безперервну передачу сигналу незалежно від процесора або екрану, таким чином виявляючи помилки, які не видно в нормальному діапазоні. Також в стандартну комплектацію входить зонд, який може декодувати сигнали в діапазонах l2C, SPI, UART, RS232, CAN і LIN.
Додаткові аксесуари
Для цієї моделі можна додатково замовити генератор функцій для розширення діапазону з 25 МГц і 16-канальним логічним аналізатором. Це розширення можна підключити в будь-який час через USB-інтерфейс.Зонд також можна підключити до Інтернету через за допомогою інтернет-кабелю або WiFi донгла, який також можна придбати додатково. Це дозволяє керувати прицілом через веб-інтерфейс. Зондом також можна керувати за допомогою команд SCPI. Будь ласка, зв'яжіться з нами для отримання індивідуальної пропозиції.
Технічні характеристики
| Смуга пропускання | 100 МГц |
| Канали | 4 |
| Пам'ять | 7 Мп на канал (при використанні 4 каналів) 14 Мп на канал (при використанні 2 каналів) |
| Вертикальна шкала | 500 мкВ/поділ - 10 В/поділ |
| Горизонтальна шкала | 1 нс/розряд - 100 с/розряд |
| Затухання зонда | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Швидкість оновлення частоти |
100 000 wfm/s (нормальна), 400 000 wfm/s (послідовний режим) |
| Типи тригерів | Граничний, Нахил, Ширина імпульсу, Вікно, Реверс, Інтервал, Затемнення, Шаблон, Відео |

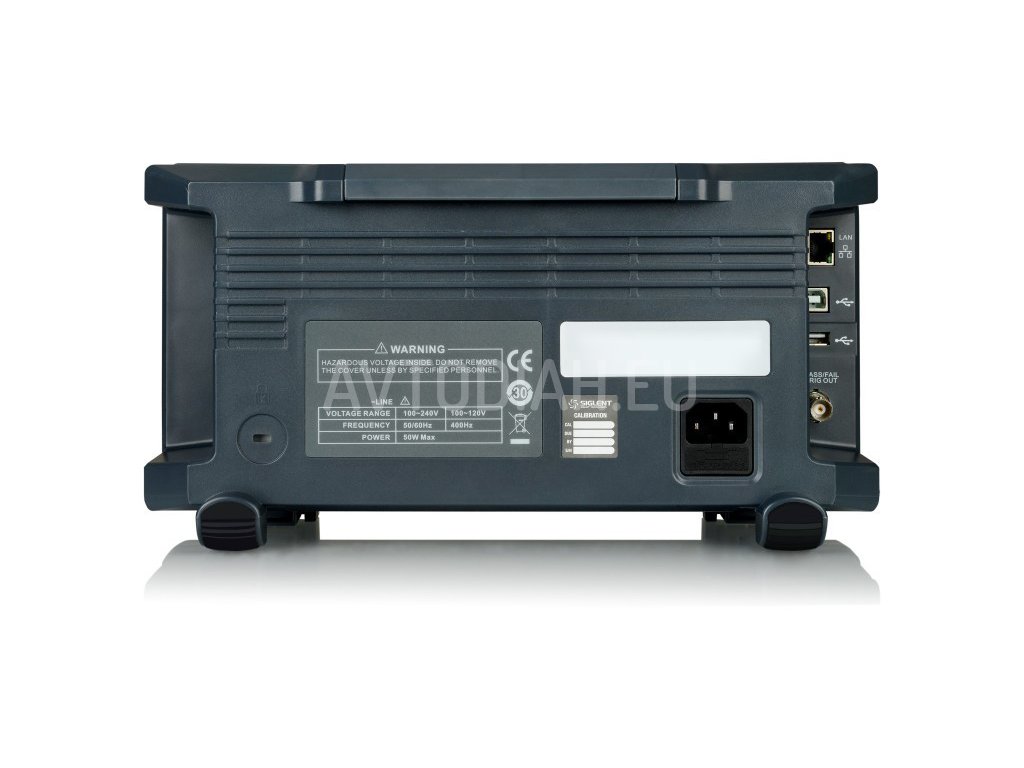

| Підключення | USB-хост, USB-пристрій, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi через донгл |
| Варіанти декодування | IIC, SPI, UART/RS232, CAN, LIN |
| Екран | 7" TFT LCD (800x400) |
| Розміри | 325 x 176 x 295 мм |
| Вага | 2,5 кг (3,5 кг з коробкою) |
Комплектація
- Осцилограф Siglent SDS1104X-E
- USB кабель
- 4 пасивних пробника
- сертифікат
- шнур живлення
- інструкція
Additional parameters
| Category: | Осцилографи |
|---|---|
| EAN: | 0722295836606 |
