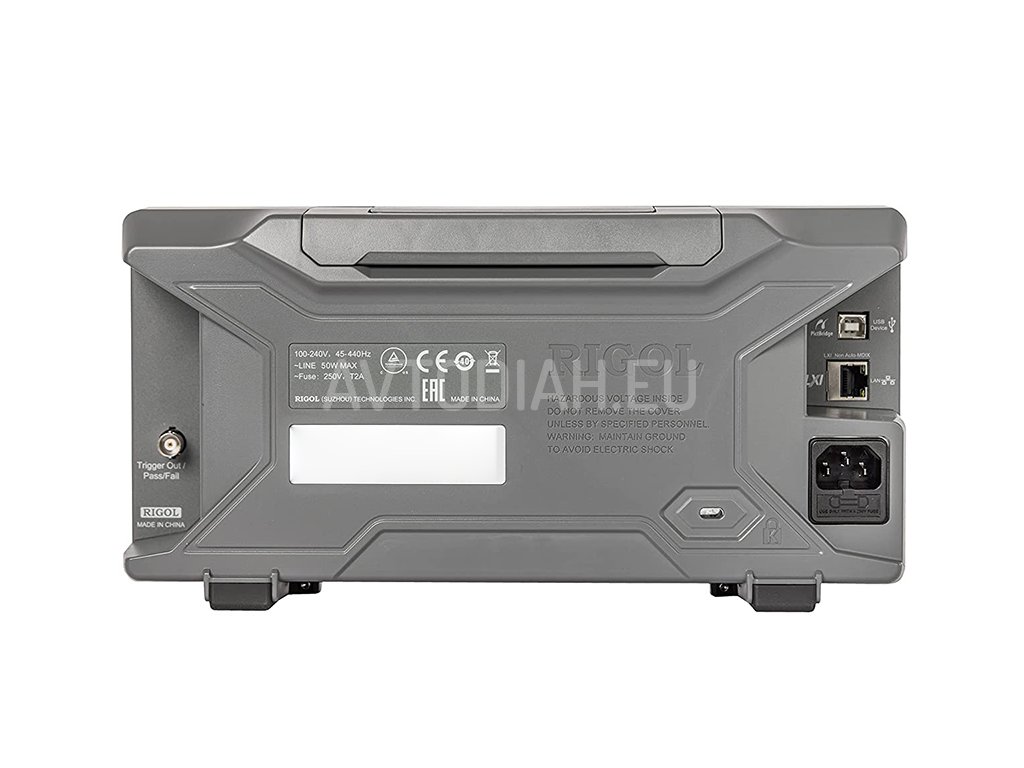

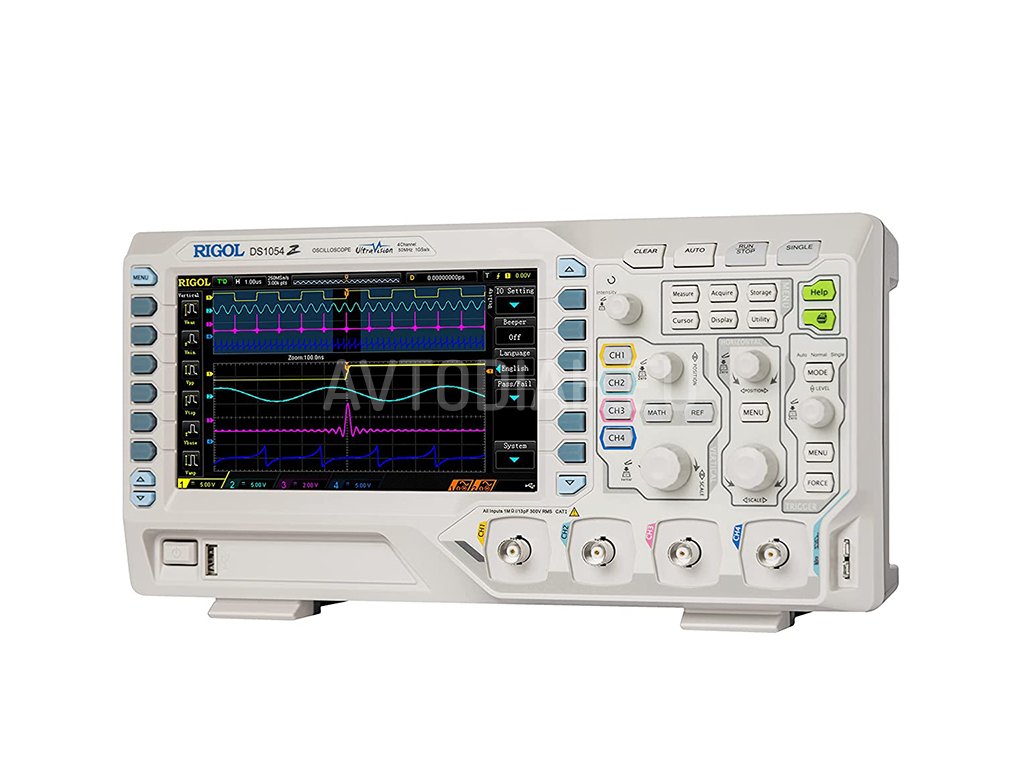

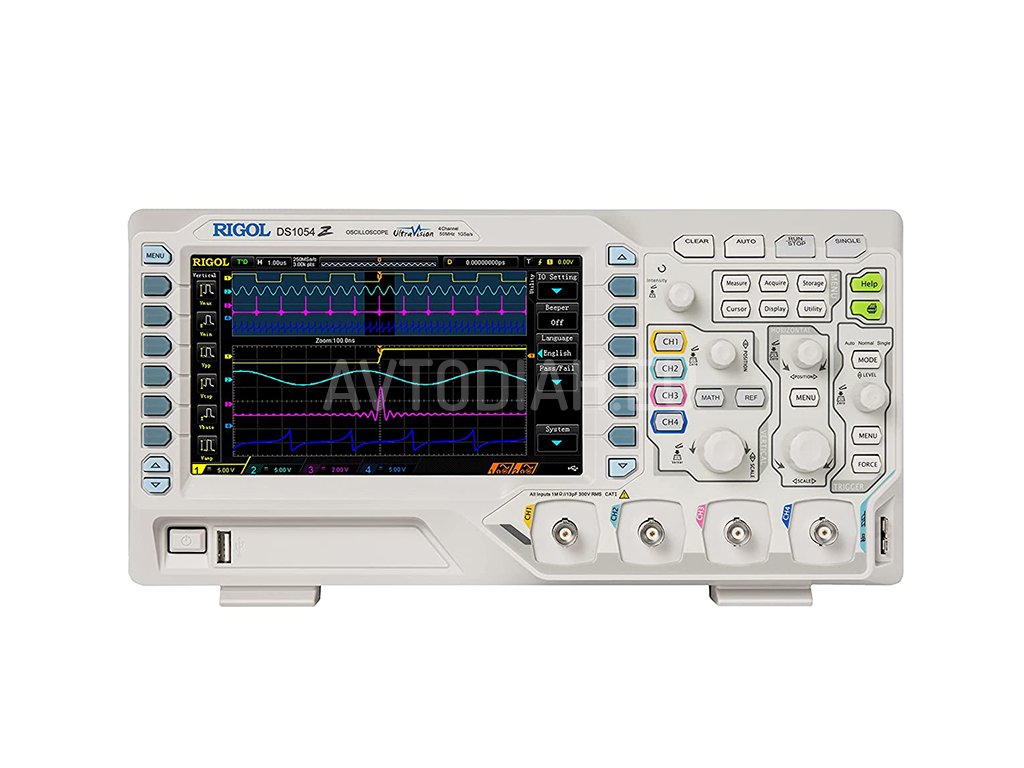

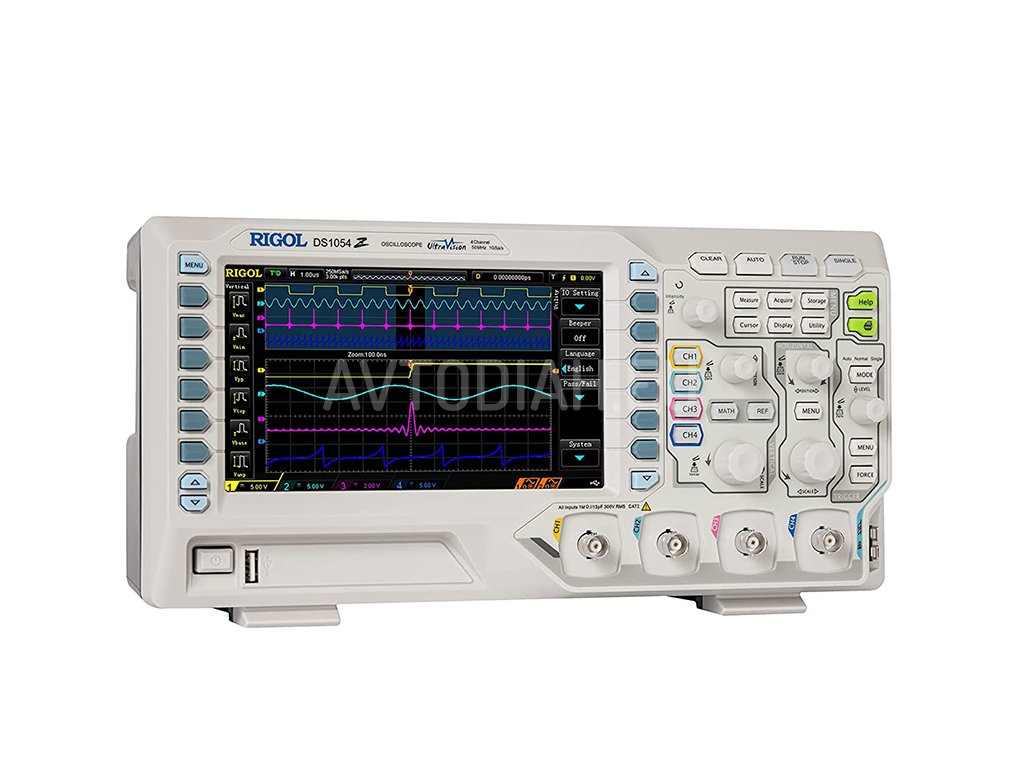

4-канальний осцилограф Rigol DS1054Z
Код: 1218Детальний опис продукту
Rigol DS1054Z - це 4-канальний осцилограф з частотою дискретизації 1 ГГц/с і пам'яттю на 12 мільйонів точок. Завдяки частоті оновлення 30000 wfm/s можна швидко проаналізувати сигнал і знайти будь-які проблеми, які можуть бути присутніми в сигналі. Пропускна здатність моделі ділиться на кількість активних каналів, 250 MS/s (4 активних канали), 500 MS/s (2 активних канали), 1GS/s (1 активний канал). Пам'ять цього пристрою становить 24 Мп, розділених між чотирма каналами. Пристрій оснащений інтерфейсом USB для передачі даних на ПК або карту пам'яті.
Технологія Ultra Vision
Технологія Ultra Vision відображає діапазон сигналів, що перекриваються в залежності від інтенсивності, і забезпечує глибину пам'яті до 24 Мп для детального відображення сигналів.
Технічні характеристики
| Пам'ять | 24 Мп (поділено на кількість каналів). |
| Частота дискретизації | 250 MS/s (4 активних канали), 500 MS/s (2 активних канали) 1 GS/s (1 активний канал) |
| Перегляд | 7" TFT, 800x480 пікселів, 160 000 кольорів |
| Вхідний опір | 1 МОМ |
| Кількість каналів | 4 |
| Горизонтальна шкала (вхідний) | 5 нс/розр - 50с/розр |
| Чутливість по вертикалі (вхід) | 1 мВ/розряд - 10 В/розряд |
| АЦП | Роздільна здатність 8 біт |
| Максимальна напруга | CAT I 300 Vrms, CAT II 100 Vrms, перехідна перенапруга 100Vpk |
| Час наростання | DS1104Z: 3,5 нс DS1074Z: 5 нс DS1054Z: 7 нс |
| Підтримка зондів | 0.1x - 1000x |
| Виміряне значення шуму | 1 мВ/пкв (при 100 мс, 1 мВ/розряд, тривалість запису: 3 мс) |
| Підключення | USB 2.0 тип A, USB 2.0 тип B, LAN |
| Вага (без коробки) | 3.2 кг |
| Розміри | 313 x 161 x 122 мм |
Комплектація
- Осцилограф Siglent Rigol DS1054Z
- 4 1x/10x пасивних пробника (150 МГц, тип RP2200)
- USB-кабель
- кабель живлення
- інструкція
Додаткові параметри
| Категорія: | Осцилографи |
|---|---|
| EAN: | 4016139006819 |
