Осцилограф Launch O2-2 4ch
Код: 2598Детальний опис продукту

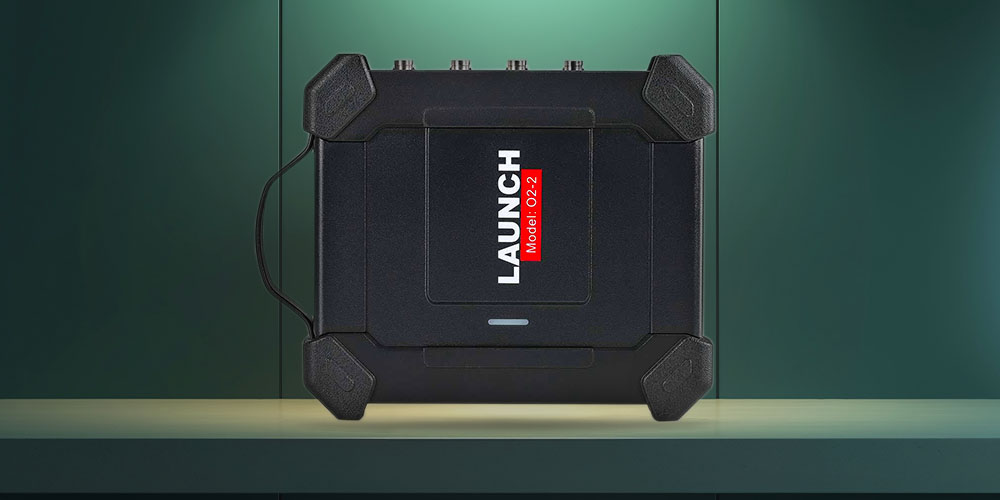

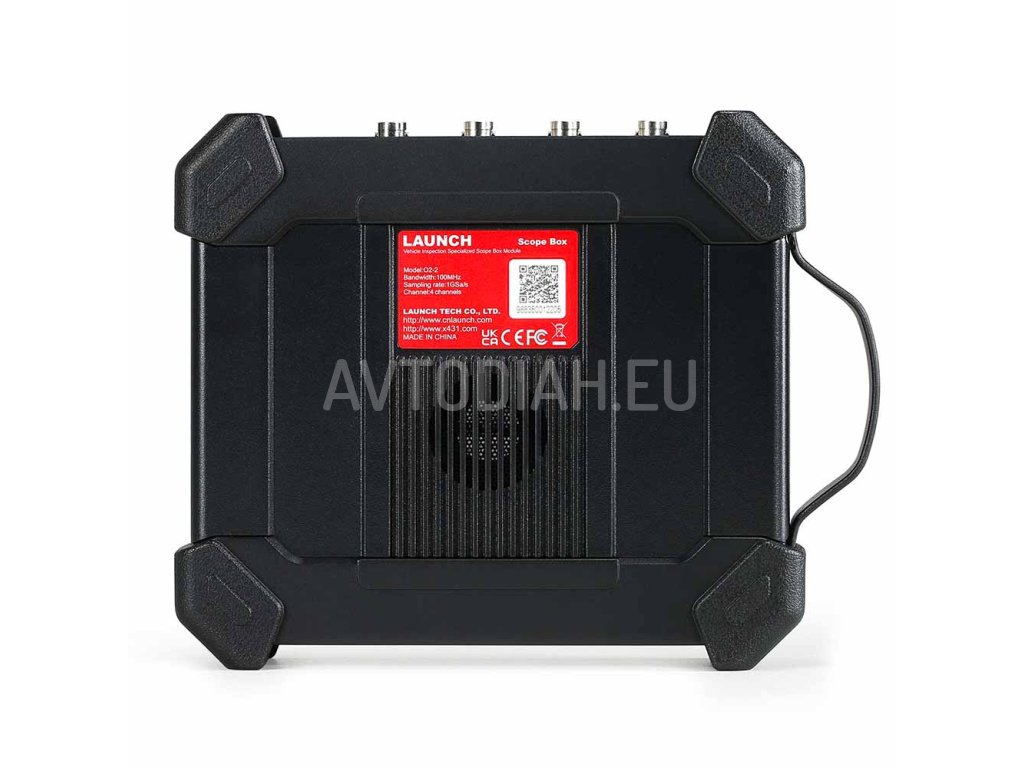

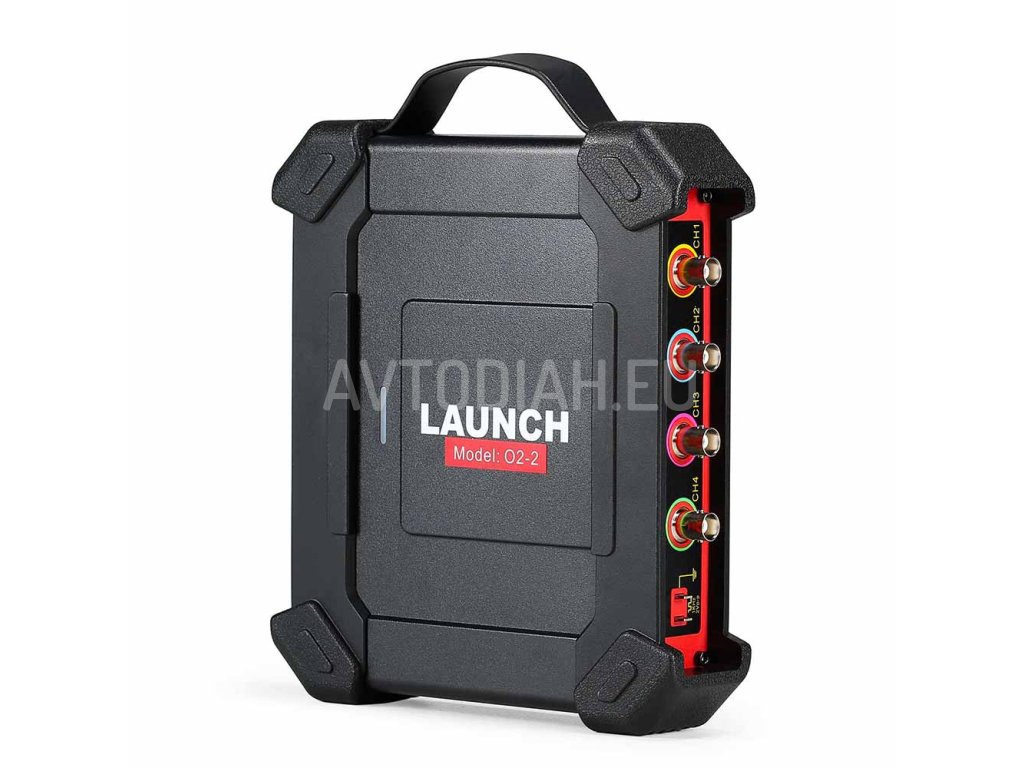

Launch O2-2 Scopebox - це універсальний і простий у використанні додатковий модуль, який може виявляти несправності високого рівня на різних електричних компонентах, таких як датчики, виконавчі механізми та навіть електричних схем. Інтегруючись із сканерами серії X-431 через додаток O2-2, він дозволяє майстерні та технічному персоналу розширити функціональність скана.
Сумісний з багатьма діагностиками Launch, такими як X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Основні переваги O2-2 Scope Box
- Можливість записувати і відтворювати дані осцилограм з високою роздільною здатністю для подальшого аналізу
- Вибір довжини волни осцилограми для швидкого аналізу
- Бібліотека заздалегідь визначених осцилограм сигналів, вбудована пам'ять
- Реєстрація та зберігання протестованих сигналів для подальшого аналізу та усунення несправностей
- Автоматичне налаштування всіх сигналів діаграм на всіх 4 каналах
- Окреме заземлення кожного каналу для мінімізації спотворень тестових сигналів
- Високоякісні BNC роз'єми
- Повний набір адаптерів для систем запалювання, датчиків, роз'ємів та інших аксесуарів
- Різноманітні автомобільні тести, включаючи ланцюги, датчики, виконавчі механізми, тести запалювання і багато іншого
- Доступ до 23 режимів автоматичних вимірювань, які відображаються на одному екрані для легкого перемикання
- Використовуйте функцію збільшення/зменшення для перегляду точних деталей
- Налаштовувані персональні налаштування системи, які можна зберігати у вигляді конфігураційних файлів для перегляду
- Збільшує математичні операції з осцилограмами, такі як додавання, віднімання, множення і функція ШПФ для високорівневого аналізу осцилограм
Параметри
| Канали | 4 |
| Смуга пропускання | 100 МГц |
| Час наростання | ≤3.5нс |
| Максимальна частота дискретизації | 1 Гбіт / с |
| Вхідний опір | 1MΩ±1.5% - ВХІДНИЙ ОПІР |
| Глибина зберігання | 10M |
| Кількість біт дискретизації | 8 біт |
| Точність по вертикалі | 3% |
| Вертикальна передача | 5мВ ~ 10В |
| Інвертування | Підтримка |
| Канальний з'єднаний | DC, AC |
| Базова передача часу | 1ns-1ks |
| Точність часової бази | 20ppm |
| Режим вибірки | Звичайний |
| Декодування шини CANBus | CAN, LIN |
| Тип тригера | Фронт, ширина імпульсу |
| Режим тригера | Звичайний, автоматичний та одиночний SEQ |
| Зв'язок тригера | Постійний струм, завадостійкий |
| Математика | Подвійна хвиляFFT |
| Дисплей | YT, Zoom, Roll |
| Режим рулону | 200 мс/див - 1000 с/див |
| Автоматична конфігурація | Підтримка |
| Автоматичне вимірювання | 23 |
| Курсор | Горизонтальний курсор, Вертикальний курсор |
| Живлення від | Порт USB, порт DC IN |
| Спосіб передачі даних | USB |
| Варіанти конфігурації автомобіля | Ланцюги, датчик, виконавчі механізми, запалювання |
| Робоча температура | 0℃ - 50℃ |
| Діапазон живлення | USB: 5V/1A DC: 12V/24V |
| Сумісність | Один додаток може бути сумісним з декількома роздільними здатностями планшетів |
| Мультисенсорні жести | Підтримує 2-точковий дотик, форму сигналу можна збільшувати або зменшувати по вертикалі або горизонталі |
| Оновлення прошивки | Підтримка оновлення онлайн |
| Тригер | Можна використовувати в звичайному режимі під час очікування тригера. |
| Демонстраційна функція | Так |
| Розділений екран | Так |
| Частота дискретизації | Один канал 1 Гбіт/с, 2 канали 500 Мбіт/с, декілька каналів 250 Мбіт/с |
| Час Launchу | близько 16с |
| Енергоспоживання | близько 7.5 Вт |
Комплектація
- Launch O2-2 Scope Box
- Тестові лінії HT 30 (4 шт)
- Лінія вторинного запалювання HT25
- кабель для затискача акумулятора
- USB-кабель
- Атенюатор HT201 (2 шт)
- голки для проколювання (20 шт)
- щупи мультиметра (2 пари)
- зажими "крокодил" (2 пари)
- кольорові 4 гніздові зонди (5 шт)
- кусачки-запобіжники 5х20мм (4 шт)
- головка гвинта (2 шт)
- інструкція користувача
