OBDStar Ecu Master

Детальний опис продукту

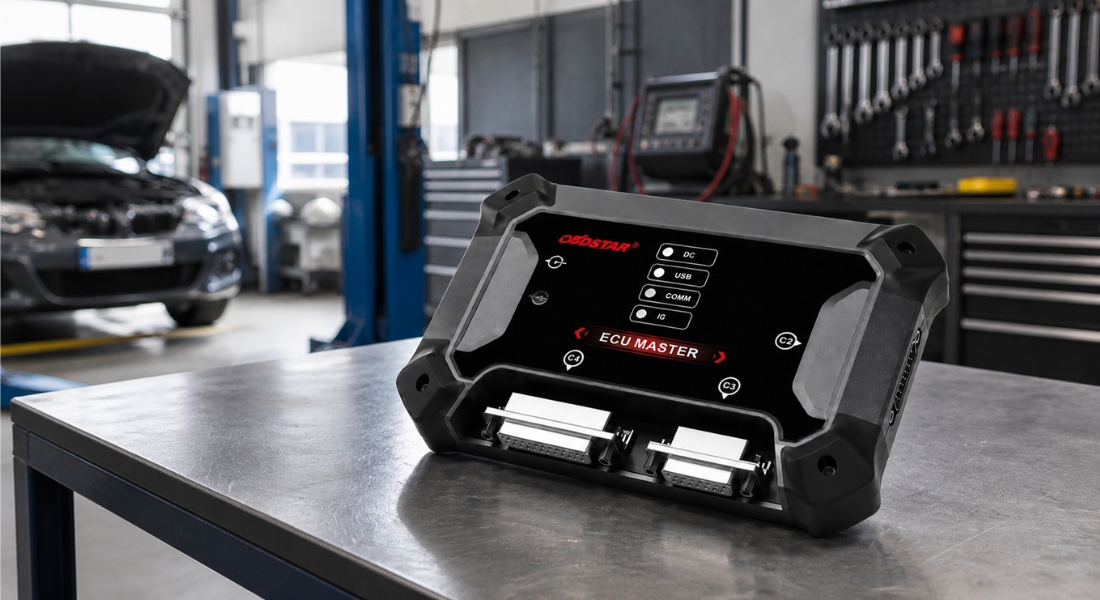

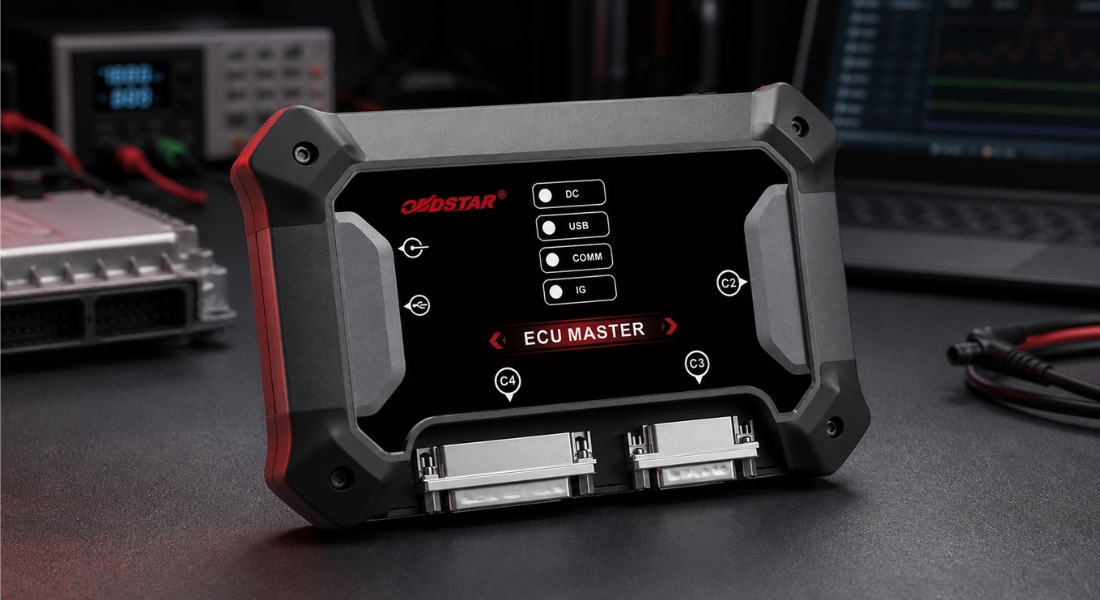

OBDSTAR ECU MASTER — це професійний програматор, призначений для роботи з блоками управління легкових автомобілів та електромобілів. Залежно від обраного варіанту, він дозволяє зчитувати, записувати, створювати резервні копії та клонувати дані блоків управління або відновлювати підтримувані модулі SRS та подушок безпеки після ДТП. Пристрій підтримує основні способи комунікації, що використовуються під час програмування автомобільних блоків, включаючи режими OBD, BENCH, BOOT, JTAG та BDM. Програмне забезпечення призначене для комп’ютерів з операційною системою Windows 10 або новішою. Програмне забезпечення ECU MASTER містить попередження про неправильні дії, що допомагають зменшити ризик помилок під час підключення та програмування блоку. Для підтримуваних ЕБУ та модулів подушок безпеки доступні опційні спеціалізовані кабелі, що дозволяють здійснювати пряме підключення без ручного з’єднання окремих контактів. Пристрій підключається до комп’ютера за допомогою USB-кабелю. Подальші операції виконуються за допомогою зручної програми OBDSTAR ECU MASTER.

Конкретні функції пристрою відповідають варіанту, обраному під час замовлення. Підтримувані блоки можуть відрізнятися залежно від марки, моделі, року випуску, позначення блоку та поточної версії програмного забезпечення.

Доступні варіанти

OBDSTAR ECU MASTER пропонується у двох окремих програмних варіантах. Перед замовленням оберіть варіант, який відповідає бажаному способу використання:

• Варіант A – Passenger Car ECU: програмування та клонування блоків управління легкових та електромобілів
• Варіант D – Crash Reset: відновлення підтримуваних блоків SRS та подушок безпеки після аварії

Кожен варіант містить окремий програмний пакет. Тому доступні функції пристрою відповідають варіанту, обраному під час замовлення.

Варіант A

Варіант А – Passenger Car ECU призначений для програмування блоків управління легкових автомобілів та окремих електромобілів. Підтримує роботу з блоками управління двигуном (ECM), коробкою передач (TCM), кузовом (BCM), а також, у сумісних електромобілях, з акумуляторними та керуючими блоками (BMS і VCU).

Основні функції варіанту А

• читання та запис даних блоків управління
• клонування ECU, TCM та BCM
• читання та запис пам’яті Flash та EEPROM
• резервне копіювання та передача даних між оригінальним та запасним блоком
• автоматична корекція CheckSum
• читання та запис VIN
• Virgin Reset підтримуваних блоків
• персоналізація та передача даних
• перетворення та дешифрування даних іммобілайзера
• IMMO OFF / ON
• читання та запис карт блоків управління
• розблокування та блокування підтримуваних ECU
• калібрування вибраних параметрів
• калібрування лічильника кілометрів та часу експлуатації у підтримуваних системах

Підтримувані блоки управління легкових автомобілів

Варіант A підтримує зчитування та запис даних тисяч блоків, що використовуються в легкових автомобілях. Залежно від конкретного типу ECU доступні такі функції: клонування, робота з VIN, Virgin Reset, передача даних, корекція контрольної суми, обробка даних іммобілайзера або калібрування вибраних параметрів.

Серед підтримуваних систем, наприклад, окремі блоки управління коробкою передач Mercedes-Benz FBS3 та FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai та Kia, блоки управління двигуном Ford MG1/MD1, системи концерну Volkswagen та блоки виробників Bosch, Continental, Delphi, Denso, Siemens або Magneti Marelli.

Підтримка електромобілів

Варіант А також охоплює окремі блоки BMS та VCU, що використовуються в електромобілях. Залежно від конкретної системи, пристрій може підтримувати зчитування та запис даних, клонування або передачу даних між оригінальним та запасним блоком.

Серед підтримуваних застосувань — окремі системи, що використовуються, наприклад, в автомобілях марок Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC та BYD.

Варіант D

Варіант D – Crash Reset призначений для фахівців, які займаються ремонтом блоків SRS та подушок безпеки. Для підтримуваних модулів він дозволяє зчитати необхідні дані, видалити збережені записи про аварії та відновити блок після активації системи утримання.

Основні функції варіанту D

• зчитування даних SRS та блоків подушок безпеки
• скидання даних про аварію після ДТП
• запис відремонтованих даних назад у підтримуваний блок
• відновлення вибраних модулів подушок безпеки
• робота через підтримувані режими BENCH, BOOT, JTAG або BDM
• автоматичні робочі процедури для підтримуваних блоків
• інформація, необхідна для правильного підключення блоку
• попередження про неправильну робочу процедуру

Доступність функції Crash Reset залежить від конкретного виробника, маркування модуля подушки безпеки, використовуваного процесора та поточної версії програмного забезпечення. Перед початком ремонту рекомендуємо перевірити даний модуль у поточному списку підтримуваних модулів.

Підтримувані режими підключення

• OBD – зв’язок та програмування через діагностичний роз’єм автомобіля
• BENCH – робота з демонтованим блоком без необхідності його розбирання
• BOOT — пряме зчитування та запис блоку в сервісному режимі
• JTAG / BDM — робота з обраними процесорами та пам’яттю через пряме підключення

Підтримувані протоколи зв’язку

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• інші протоколи залежно від типу блоку управління

Оновлення програмного забезпечення

Після реєстрації та активації пристрою ви отримаєте безкоштовні оновлення протягом 1 року. Після закінчення цього періоду подальша підписка не є обов’язковою. За словами виробника, вже завантажені програмні функції залишаються придатними для використання, однак без поновлення підписки неможливо завантажувати нові оновлення та розширення зони покриття.

Технічні параметри

• Операційна система: Windows 10 та новіші версії
• Робоча температура: від -10 °C до 55 °C
• Температура зберігання: від -20 °C до 70 °C
• Розміри: 176 × 115 × 31 мм

Комплект поставки

• OBDStar Ecu Master
• ліцензія на програмне забезпечення
• адаптер живлення
• головний кабель
• USB-кабель
• кабель BENCH
• набір з'єднувальних кабелів Jumper Wire
• подовжувальний з'єднувальний кабель 3-in-1 Jumper
• багатофункціональна плата для зчитування та запису даних C4-01
• адаптер C4-10
• кабель W004
• кабель W005
• кабель W006
• інструкція з експлуатації
