Launch S2-2 Sensor Box

Product detailed description

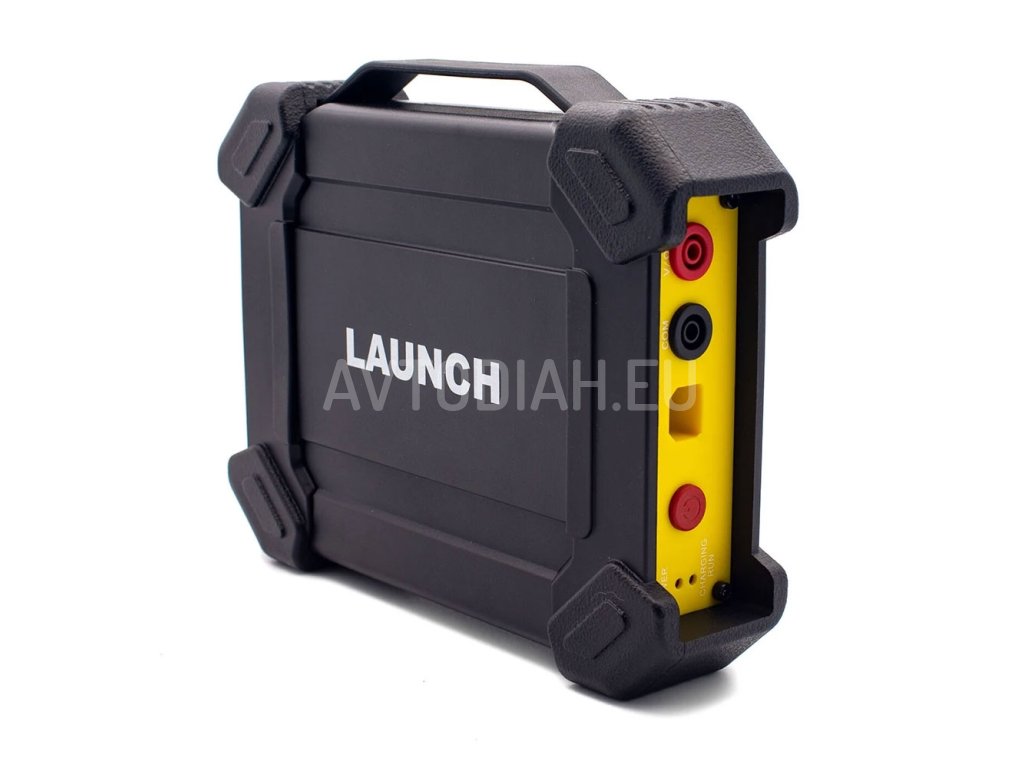

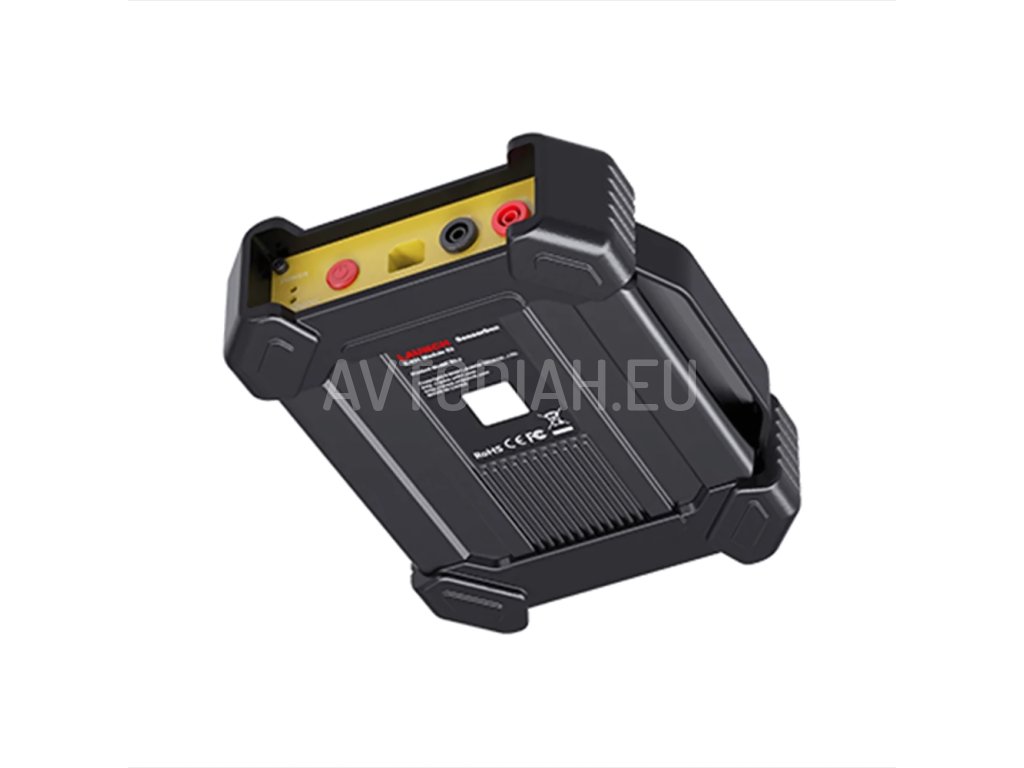

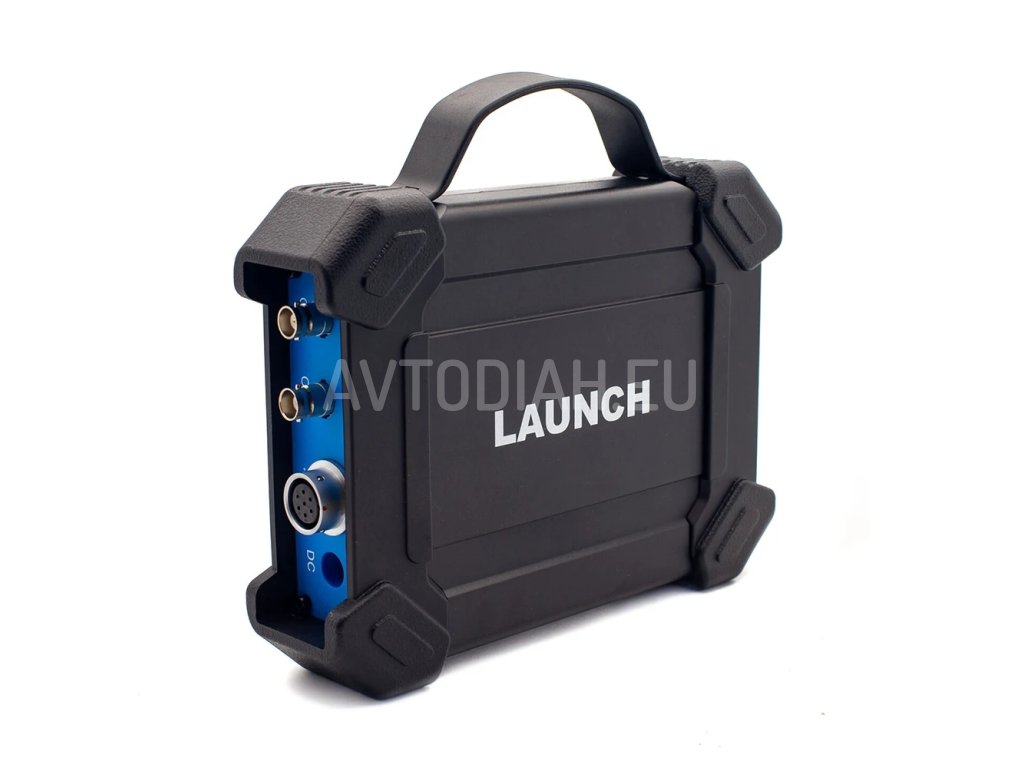

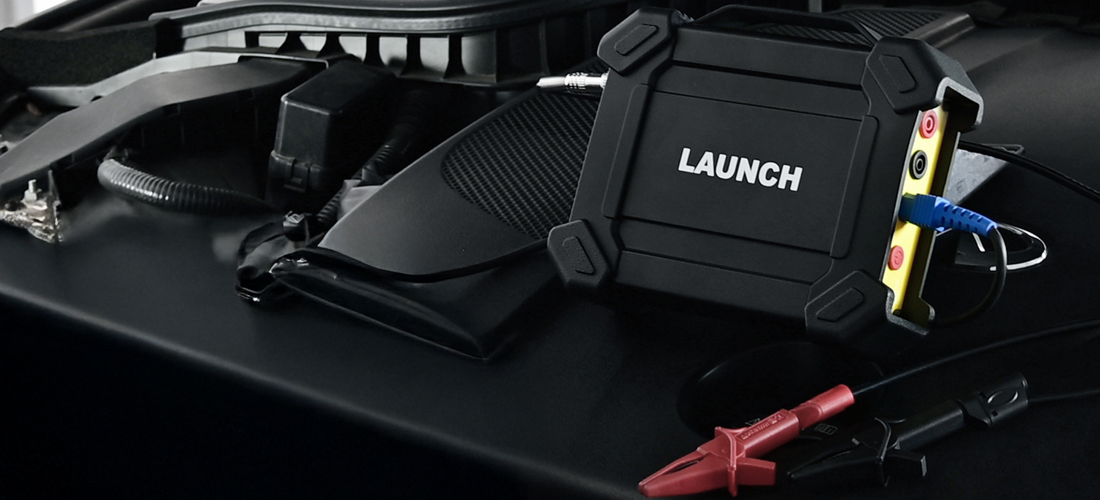

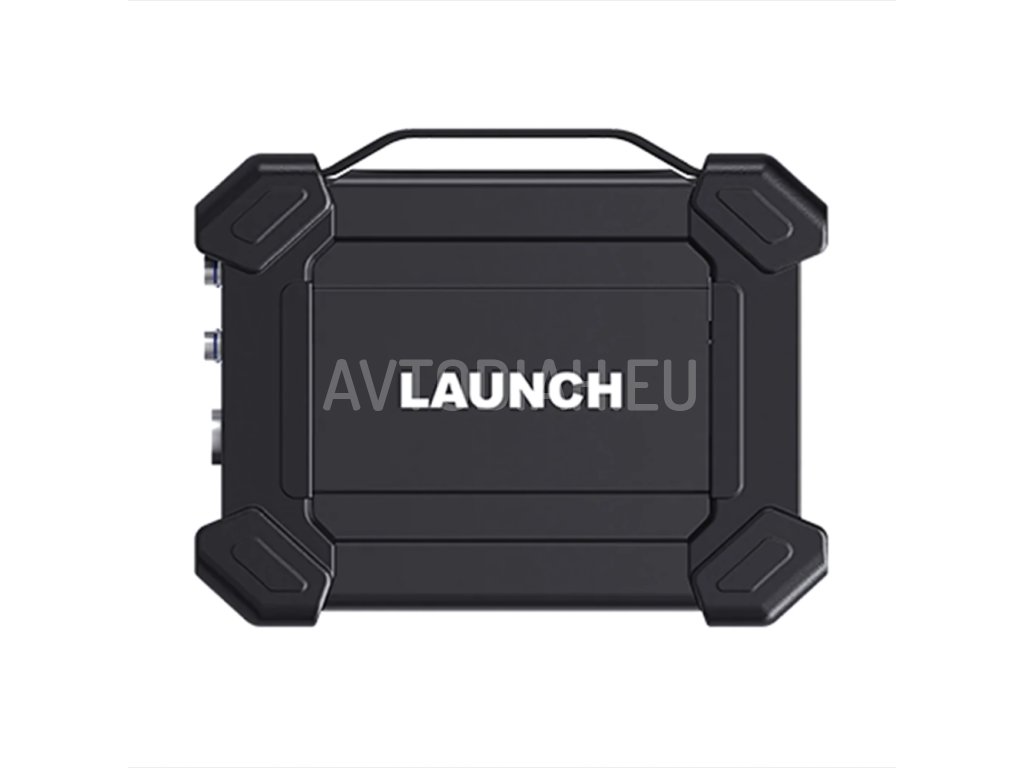

Launch S2-2 Sensor Box - це модуль, спеціально розроблений для діагностики, тестування та імітації більшості несправностей датчиків автомобіля. З його допомогою користувачі можуть легко і швидко діагностувати і імітувати роботу датчика для швидкого усунення несправностей блоку управління. Пристрій також підтримує функції мультиметра. Завдяки цій функції користувачі можуть перевіряти напругу, опір і ємність. Модуль не може використовуватися окремо, необхідно використовувати разом з діагностичними інструментами Launch, сумісними з цим модулем, такими як CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Основні можливості

• перевірити, чи працює сам ECU чи ні
• підтримка ручного введення даних про хід роботи.
• імітація робочого стану датчиків без заміни деталей
• моделювати деякі особливі умови роботи датчиків без заміни деталей
• можна використовувати як мультиметр для вимірювання опору, напруги AC/DC, ємності, частоти та імпульсних сигналів тощо.
• Один клік для входу в інтуїтивно зрозуміле меню датчика, виконавчого механізму, заданої/намальованої осцилограми, часової осцилограми, мультиметра, налаштувань системи
• вимірювання частоти

Датчик

Прилад оснащений функцією «Датчик», яка призначена для вимірювання та синхронізації. Вона використовується для імітації вхідних сигналів електронної системи керування автомобілем, а комп'ютер автомобіля регулює режим роботи двигуна відповідно до цих параметрів.

Ланцюг дії

Використовується для імітації вихідного керуючого сигналу електронної системи керування автомобілем для оцінки умов роботи виконавчих механізмів автомобіля.

Мультиметр

За допомогою цієї функції користувачі можуть перевіряти напругу, опір і ємність.

Параметри

Вимірювання
• Форма сигналу: Є 9 форм хвиль на вибір: синусоїда, синусоїда, прямокутна хвиля, синусоїда, прямокутна хвиля, середня напруга, пряма лінія, пряма лінія високої/низької напруги, трикутна хвиля і трапецієподібна хвиля.
• Частота: Встановіть частоту вибраної форми сигналу.
• Амплітуда: Встановіть амплітуду вибраної форми сигналу.
• Амплітуда: Встановіть амплітуду вибраної форми сигналу.
• Зсув: встановити зсув вибраної форми сигналу.
• Фаза: встановлення фази вибраної форми сигналу.
• Життєвий цикл: встановіть життєвий цикл вибраної форми сигналу.
• Синхронізація сигналу: Може змусити CH1 і CH2 передавати сигнали одночасно.
• Може змусити CH1 і CH2 передавати сигнали одночасно.

Ручний рендеринг

• Загальна кількість кадрів: 1-3 (необов'язково). Визначає загальну кількість точок виводу
• Загалом, одна осцилограма складається з 100 точок. Значення 1-3 вказують на те, що ви можете вибрати 100, 200 або 300 точок для створення осцилограми.
• Редагування кадру: використовується для редагування кадру: Ви можете редагувати один кадр або всі
• Сигнал: Ви можете вибрати попередньо встановлену форму хвилі і розмістити її в області ручного малювання.
• Частота: якщо ви хочете відобразити довжину хвилі, ви можете скористатися параметром Частота: частота одного кадру (для виведення 3 кадрів загальна частота встановлюється як частота/3).
• Амплітуда: Амплітуда вихідного сигналу
• Зсув: зсув вихідного сигналу
• Форма сигналу синхронізації: Ця функція використовується для налаштування форми сигналу синхронізації (колінчастий вал + розподільний вал) двигуна.

Технічні параметри

Модуль датчика

• Кількість каналів: 2
• Точність: 1
• Діапазон амплітуди: 1: 0 - 20 В
• Максимальний вихідний струм: 20 мА
• Заздалегідь визначений діапазон частот: 0 - 20 кГц
• Частота імпульсів прямокутного сигналу: 0 - 15 кГц
• Широтність прямокутного сигналу: 0 - 100%
• Широтність сигналу: 0 - 100%
• Живлення: вихід імітатора датчика / макс. струм 20 мА (живлення від батареї) - електромагнітний привід, котушки запалювання / вихідний струм 2А (зовнішнє живлення)
• USB: USB2.0 тип B (з функцією зарядки і живлення/5V)
• Підтримка імітації постійної напруги
• Підтримка симуляції фіксованої частоти
• Підтримка симуляції заздалегідь визначених форм сигналу
• Підтримка симуляції намальованої форми сигналу
• Інтерфейс генератора сигналів: 2
• Порт для зовнішнього джерела живлення: 1
• Інтерфейс електромагніту: 1
• Інтерфейс для мультиметра: 2
• Робоча температура: 1: 0 °C - 50 °C
• Температура зберігання: -30 °C - 70 °C

Мультиметр

• Напруга постійного струму: 0 В - 700 В
• Напруга змінного струму: 0 В - 700 В
• Опір: 0 МОм - 40 МОм
• Опір: 0 МОм - 40 МОм
• Ємність: 0 Ф - 100 мкФ (максимальний час вимірювання 30 с)
• Діод: 0 В - 1,5 В
• Виявлення обриву: звуки нижче 30 Ω

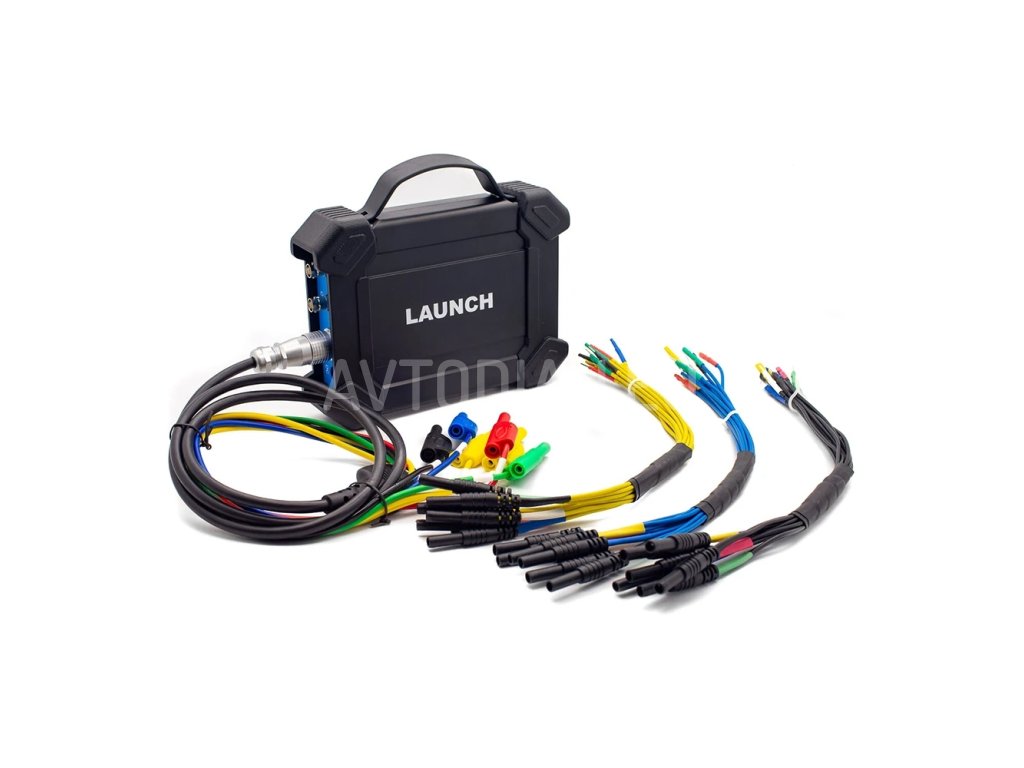

Вміст упаковки

• Запуск S2-2
• 2x HT30 вимірювальні дроти
• 7-контактний кабель адаптера інтерфейсу
• кабель з клемами для батареї
• USB-кабель
• 3x 6-провідний кабель-розгалужувач
• 3x 6-провідний кабель
• 2x тест-ручки для мультиметра (чорна + червона)
• 2x тест-ручки для мультиметра (чорна + червона)
• набір гачкових щупів
• адаптер живлення
• Короткий посібник україньскою мовою
• Докладний посібник україньскою мовою
